Qu’est-ce qu’un logiciel de gestion de l’outillage industriel ?
Un logiciel de gestion de l’outillage centralise les objets nécessaires à la production ou aux interventions, depuis leur référencement jusqu’à leur utilisation, leur maintenance et leur retrait. Il peut couvrir outils coupants, inserts, fraises, forets, porte-outils, moules, matrices, poinçons, gabarits, montages, fixtures et équipements spécialisés.
Le système doit répondre rapidement à quatre questions : qu’avons-nous, où est-ce, est-ce disponible et utilisable, et quand faut-il l’entretenir ou le remplacer ? Les solutions de tool management du marché structurent déjà données d’outil, stock, localisation, consommation, maintenance et circulation entre magasin et production.
Outil, consommable, équipement et moyen de mesure : quelle différence ?
Un outil réutilisable, comme un porte-outil, une clé dynamométrique ou un gabarit, possède une identité propre et revient après utilisation. Un consommable, comme une plaquette carbure, est surtout géré par quantité. Un moule ou une matrice possède souvent un historique, un compteur d’utilisation et des opérations de maintenance.
Un moyen de mesure, comme un pied à coulisse ou un comparateur, peut se trouver dans le même magasin, mais son étalonnage, sa confirmation métrologique et son statut d’aptitude doivent rester gérés dans le processus de métrologie approprié. Cette distinction évite de mélanger stock d’outillage et conformité des mesures.

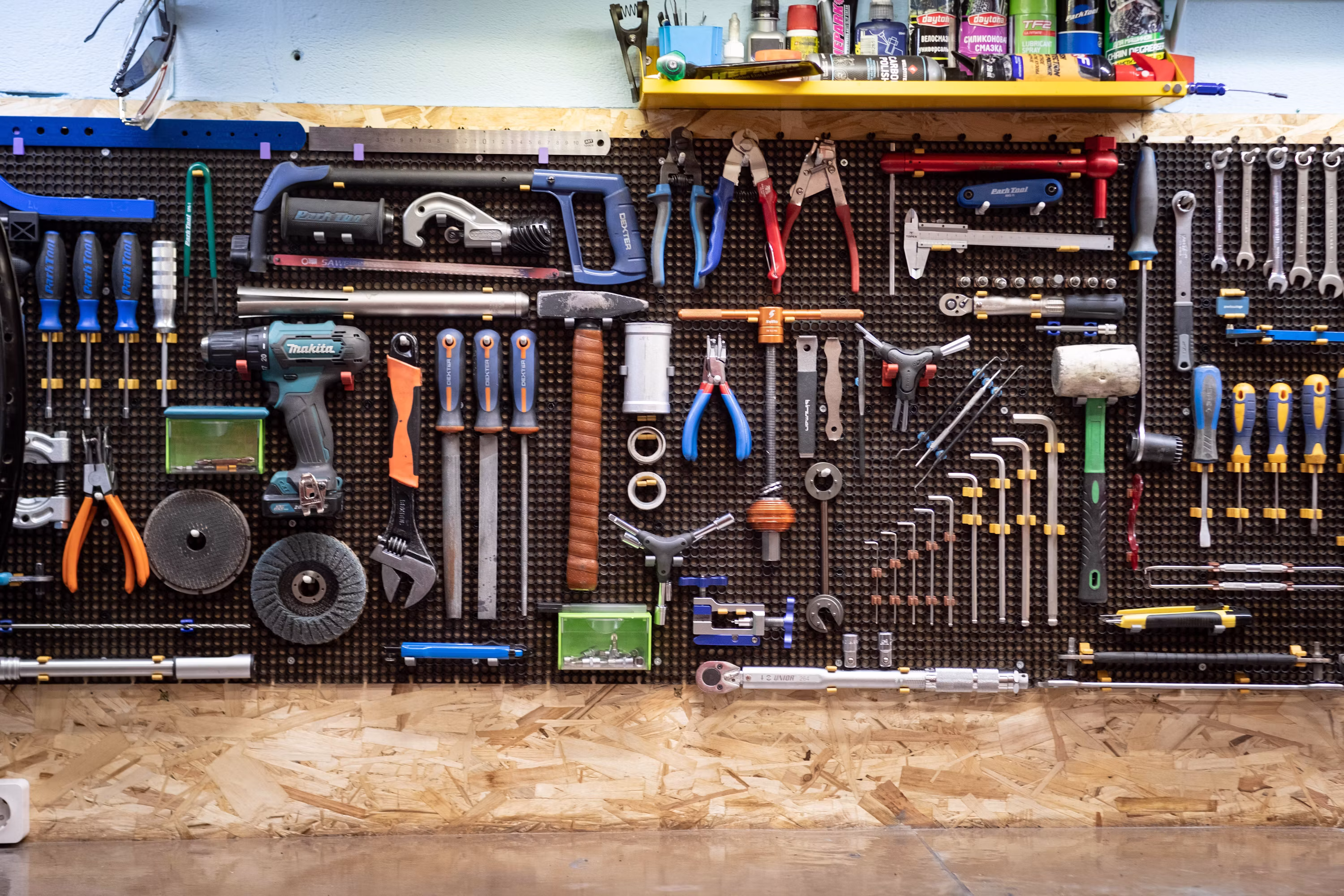

Qu’est-ce qu’un tool crib ?
Le tool crib, ou magasin d’outillage, est l’espace où les outils, équipements et consommables sont stockés puis distribués aux opérateurs ou aux machines. Son cycle ressemble à celui d’une bibliothèque : disponible → sortie → opérateur, machine ou ordre de fabrication → utilisation → retour → inspection → disponible, maintenance ou rebut.
Le logiciel conserve l’identité de l’emprunteur, la destination, la date, l’état au retour et la prochaine action. Des modèles comme le check-out/check-in de ToolHound montrent l’intérêt d’un mouvement enregistré plutôt que d’un stock corrigé manuellement en fin de semaine.
QR code ou RFID : que choisir ?
Le QR code ou code-barres est peu coûteux, visuel et simple à déployer. La RFID peut accélérer des mouvements ou permettre une lecture sans contact direct, mais elle nécessite des tags et une infrastructure adaptés. La lecture multiple dépend du dispositif et ne transforme pas automatiquement un magasin en système autonome.
Il n’est pas nécessaire de poser de la RFID sur chaque foret à faible coût. Un déploiement mixte peut réserver RFID ou armoire intelligente aux outils sérialisés, aux mouvements nombreux ou aux environnements où le scan optique est trop lent.
Comment gérer la localisation exacte ?
Un simple statut « en atelier » est souvent insuffisant. Le modèle peut descendre jusqu’au site, atelier, magasin, armoire, tiroir et position, ou relier un outil à une machine CNC et à une position de broche. Un outil peut aussi être chez un opérateur, sur un chariot, chez un sous-traitant, en affûtage ou en transit.
La localisation doit provenir de la dernière transaction connue : sortie, affectation, transfert, retour ou remise en stock. Elle ne devrait pas dépendre d’un emplacement modifié manuellement sans historique.
Comment gérer les sorties et retours ?
Un mouvement peut associer badge opérateur + scan outil + destination. Par exemple : l’outil T-00482 est sorti par Alice Martin pour l’OF 58291, sur la machine CNC-03, le 9 septembre 2026 à 08:32. Au retour, l’inspection peut confirmer l’état, l’emplacement et la prochaine action.
Un kiosque self-service peut permettre aux opérateurs d’emprunter et restituer eux-mêmes les outils. ToolHound documente ce fonctionnement avec badge, code-barres ou RFID, sans supprimer les règles d’autorisation et de responsabilité.
Comment gérer les outils affectés à un ordre de fabrication ?
Un OF, ou ordre de fabrication, peut nécessiter une fraise, un foret, un porte-outil, un outil de finition et une jauge dédiée. Le logiciel vérifie la disponibilité, la compatibilité et l’état de chaque élément avant la préparation ou la planification de la machine.
TDM Shopfloor Manager illustre une chaîne allant du besoin à la sortie magasin, l’assemblage, le préréglage, l’utilisation machine puis le reconditionnement ou démontage. Une intégration spécifique doit conserver les responsabilités du MES, du magasin et de l’outil d’outillage.
Comment préparer un kit d’outillage avant production ?
Une tool list, ou liste d’outils requis, peut devenir un kit avec les statuts « à préparer », « en préparation », « complet », « affecté machine », « utilisé » et « retourné ». L’équipe voit immédiatement qu’un outil est manquant ou en affûtage avant que la machine soit immobilisée.
Le kit peut être lié à un OF, une gamme, une machine ou une révision produit. Les outils réellement utilisés et ceux seulement prévus restent ainsi distingués.
Comment gérer les assemblages d’outils CNC ?
Un outil complet peut être composé d’un porte-outil HSK63, d’une extension, d’un corps de coupe et d’un insert. Le logiciel distingue le composant, l’assemblage, la compatibilité, la géométrie, le fournisseur, les données de coupe et, si nécessaire, le modèle 3D.
ZOLLER indique gérer composants, nomenclatures d’assemblage, schémas et modèles 3D d’outils complets. Le référentiel doit éviter de recréer manuellement la même combinaison dans la bibliothèque CAM, le préréglage et le magasin.
ISO 13399 : pourquoi cette norme est-elle importante ?
ISO 13399 fournit une représentation structurée des données relatives aux outils coupants et de leurs relations. Elle facilite l’échange entre fournisseur, bibliothèque d’outils, CAM, simulation, préréglage et machine, sans imposer qu’un logiciel donné remplace les autres.
ISO 13399-1:2006 couvre notamment les catégories principales de données et le modèle général d’échange ; l’ISO indique que cette version reste actuelle après confirmation en 2021. Ce standard est surtout pertinent pour l’échange structuré de données d’outils coupants, pas comme obligation générale pour tout outillage industriel.
Comment connecter les données outils au CAM ?
Le CAM, ou FAO (Computer-Aided Manufacturing), prépare les opérations d’usinage et les programmes CNC. Une bibliothèque centralisée peut fournir géométrie, dimensions, assemblage, paramètres de coupe et modèle 3D afin qu’une donnée outil soit saisie ou importée une fois, puis réutilisée dans les logiciels concernés.
Sandvik Coromant présente CoroPlus Tool Library comme une bibliothèque pouvant diffuser des données d’outils vers des systèmes de fabrication, notamment avec des structures ISO 13399, GTC ou STEP. La qualité de l’intégration dépend ensuite des formats et interfaces réellement disponibles.
Quelle différence entre STEP, ISO 13399 et GTC ?
ISO 13399 décrit et structure des données d’outils coupants. STEP désigne une famille de standards d’échange de données et de modèles produits. GTC, ou Generic Tool Catalog, est une structure fournisseur-neutre utilisée pour organiser certaines données d’outils à partir de concepts ISO 13399.
Ces notions ne sont donc pas interchangeables. Le projet doit préciser si l’on échange une fiche d’outil, une géométrie, un assemblage, un modèle 3D, des paramètres de coupe ou des données de préréglage.
Comment envoyer les bonnes données vers la CNC ?
Après préparation ou préréglage, certaines valeurs peuvent être transmises vers la machine : longueur, diamètre, corrections et identifiant outil. L’objectif est d’éviter la chaîne lecture appareil → note papier → saisie manuelle CNC.
ZOLLER documente des transferts par DataMatrix et interfaces de données vers les commandes machines. Pour les valeurs critiques, le système doit néanmoins prévoir contrôle, validation, traçabilité et comportement en cas d’écart ; il ne faut pas envoyer automatiquement une donnée sensible sans mécanisme adapté au contexte.
Comment suivre la durée de vie d’un outil ?
La durée de vie peut être suivie en minutes de coupe, pièces produites, cycles, coups, mètres usinés, consommation ou valeur fournie par la machine. Une fraise peut par exemple avoir une durée cible de 240 minutes, 192 minutes utilisées et 48 minutes restantes estimées.
Le système peut alors éviter d’affecter un outil presque usé à une série qui nécessite encore deux heures d’usinage. La valeur reste toutefois une estimation dépendant du procédé, du matériau, de la charge et de la qualité des données machine.
Durée de vie théorique ou réelle : que faut-il conserver ?
Il faut distinguer la durée cible, définie par l’expérience, le fournisseur ou le procédé ; l’utilisation réelle, accumulée par l’outil ; et l’état réel, confirmé par inspection ou mesure. Un outil peut dépasser sa limite théorique tout en restant utilisable, ou casser plus tôt à cause d’un problème de procédé.
Le logiciel conserve donc les trois informations au lieu de remplacer l’état constaté par un compteur unique. Les règles de blocage, d’inspection et d’autorisation doivent rester explicites.
Comment gérer l’affûtage et le reconditionnement ?
Un outil coupant peut suivre le cycle neuf → utilisé → à réaffûter → chez le fournisseur → retour → contrôlé → disponible. Le système conserve le nombre d’affûtages, la date, le fournisseur, le coût, la géométrie après reprise et la limite de réutilisation.
ZOLLER cite la planification du réaffûtage et l’exploitation de la durée de vie parmi les usages de sa gestion d’outillage. Dans un projet spécifique, l’affûtage doit rester lié à l’identité de l’outil et non devenir une nouvelle référence sans historique.
Comment gérer les moules et matrices ?
Pour un moule, le compteur pertinent peut être le nombre de cycles depuis la dernière maintenance plutôt que le temps de coupe. Le dossier conserve localisation, machine compatible, produit fabriqué, cycles, réparations, inserts remplacés, défauts et historique des changements.
Les solutions de tool management couvrent souvent moules, matrices, gabarits et fixtures selon le même principe : identité, localisation, état, utilisation, maintenance et disponibilité. Le modèle doit cependant laisser chaque famille définir ses propres compteurs et règles.
Comment gérer les gabarits et montages ?
Un gabarit ou un fixture, montage dédié à une opération, peut avoir une révision et une compatibilité produit. Par exemple, le montage F-103 révision C peut être compatible avec les produits X v4 et X v5, mais pas nécessairement avec la v6.
Le logiciel relie alors produit → gamme → opération → outillage autorisé → révision. Cela évite l’utilisation d’un montage obsolète sans dupliquer les règles dans chaque ordre de fabrication.
Comment gérer la maintenance de l’outillage ?
Les déclencheurs peuvent être calendaires, liés à l’usage, à une inspection ou à un événement comme une casse ou un défaut qualité. Le logiciel d’outillage peut créer ou enrichir une demande, mais la GMAO reste propriétaire de l’intervention, des ressources, du compte rendu et de la clôture.
La frontière utile est donc claire : l’outillage gère identité, disponibilité et cycle de vie ; la GMAO gère l’intervention de maintenance. Une intégration évite de maintenir deux historiques concurrents.
Comment gérer les outils perdus, cassés ou rebutés ?
La sortie du parc doit conserver une raison : lost, broken, scrapped, obsolete ou returned to supplier. Predator Tracker documente par exemple le suivi d’outils et fixtures perdus, cassés ou rebutés, en complément du stock et de la durée de vie.
Cette information permet de comprendre ce qui est réellement consommé et pourquoi, au lieu de comparer uniquement le nombre d’outils achetés avec la valeur théorique du stock.
Comment éviter les ruptures de stock ?
Pour les consommables et composants, le système peut comparer stock actuel, minimum, commandes ouvertes et besoins à venir. Avec 17 pièces en stock, un minimum de 20 et aucune commande, il peut proposer un réapprovisionnement ; la proposition doit rester soumise aux règles achats.
ZOLLER met notamment en avant la combinaison des données de stock et des besoins de production pour accompagner achats et réapprovisionnement. Une bonne intégration distingue disponibilité physique, réservation, commande en cours et stock utilisable.
Stock minimum ou prévision de besoin ?
Le min/max est utile pour les références stables, mais il ne suffit pas lorsque la production change. Une projection peut calculer stock actuel + commandes attendues − besoins futurs des OF = stock projeté, avec une période et des hypothèses explicites.
Si les besoins futurs ne sont pas fiables ou ne sont pas accessibles, le système doit le signaler plutôt que présenter une prévision comme une certitude. La disponibilité doit toujours être recalculable à partir des mouvements et réservations connus.
Comment suivre les coûts d’outillage par produit ?
Un outil peut être affecté à un OF, un produit, une machine, une ligne, un client ou un projet. Le coût peut rapprocher achat + affûtages + réparations + consommables − valeur résiduelle éventuelle, puis être rapporté à la pièce produite.
Cette lecture est plus utile que la seule valeur du stock : elle révèle les procédés, produits, fournisseurs ou machines qui consomment réellement le plus d’outillage.
Comment identifier les outils sous-utilisés ?
Le système peut faire ressortir un outil de 2 800 € utilisé deux fois, dont la dernière utilisation remonte à 14 mois. À l’échelle d’un parc, cette analyse identifie doublons, références inutiles, surstock, transferts possibles entre sites et achats à éviter.
La sous-utilisation ne suffit pas à décider d’un rebut : compatibilité future, sécurité, criticité, délai fournisseur et stratégie industrielle doivent également être pris en compte.
Comment gérer plusieurs sites ?
Un référentiel commun peut afficher Lyon : 0 disponible, Grenoble : 4 disponibles et Nantes : 2 disponibles avant de déclencher un achat. Il faut néanmoins gérer propriété, localisation, transit, réservation, règles locales et compatibilité machine.
Le modèle multi-sites doit distinguer stock réellement transférable, stock réservé, outil en transit et outil indisponible. Les droits d’accès peuvent varier sans créer une base différente par usine.
Comment connecter l’outillage à l’ERP, la GMAO et le MES ?
L’ERP reste la référence pour articles, fournisseurs, prix et commandes. Le MES porte ordres de fabrication, opérations et machines. Le CAM porte les assemblages et données techniques ; le préréglage et la CNC portent géométrie et corrections ; la GMAO porte maintenance et réparation.
Le logiciel d’outillage coordonne identité, emplacement, disponibilité, stock et cycle de vie. Le but est d’avoir une source de vérité par donnée, pas six fichiers Excel synchronisés manuellement.
Peut-on utiliser une armoire intelligente ?
Oui. Une smart cabinet, ou armoire intelligente, peut contrôler l’accès aux outils : l’opérateur s’identifie, retire un élément, puis le mouvement est enregistré. ToolHound propose des kiosques avec lecteurs code-barres ou RFID ; ZOLLER combine également logiciels et armoires dans son offre de tool management.
Le matériel n’est toutefois pas une fin en soi. Il doit être relié au référentiel, aux droits, aux réservations, aux retours, à la maintenance et au mode dégradé prévu lorsque l’armoire ou le réseau est indisponible.
Comment gérer les moyens de contrôle présents dans le même magasin ?
Les moyens de contrôle peuvent apparaître dans le même référentiel pour l’emplacement, la réservation ou le prêt. En revanche, périodicité, étalonnage, incertitude, certificat et statut métrologique doivent être pilotés dans la gestion de métrologie.
Le logiciel d’outillage peut conserver un lien vers le dossier métrologique, sans dupliquer les résultats et décisions de conformité. Cette séparation protège la qualité des données et évite la cannibalisation avec le logiciel de métrologie.
ISO 13399 en 2026 : qu’est-ce qui est réellement actuel ?
ISO 13399-1:2006 reste publiée et actuelle après confirmation en 2021. ISO/TS 13399-3:2021, dictionnaire de référence pour les tool items, a été revue et confirmée en 2025. ISO/TS 13399-70:2016 concerne l’organisation graphique des composants et assemblages ; sa fiche ISO indique une confirmation en 2023.
La fiche ISO/TS 13399-150:2008, consacrée aux recommandations d’utilisation de la série, reste publiée. Le projet ne doit cependant pas dire qu’un logiciel est obligatoirement ISO 13399 : cette série est surtout un appui pour échanger de manière structurée des données d’outils coupants.
Peut-on utiliser l’IA pour gérer l’outillage ?
L’IA peut assister la prévision de besoin, la détection d’une consommation anormale, la recherche d’une référence depuis une description, la classification, l’identification de casses récurrentes, la détection d’outils rarement utilisés et la préparation d’une maintenance liée à l’usage.
Les règles critiques restent déterministes : compatibilité machine, autorisation d’utilisation, état bloquant, quantité disponible et transfert d’une donnée vers une CNC. L’IA peut proposer ou expliquer ; elle ne doit pas autoriser seule un outil incompatible ou potentiellement dangereux.
Quels KPI suivre ?
Les indicateurs utiles sont tool availability, disponibilité des outils nécessaires au moment voulu ; stockout rate, ruptures qui retardent une opération ; tool utilization, fréquence d’utilisation ; tool life, durée ou cycles réellement obtenus ; tool cost per part, coût par pièce ; taux d’outils perdus ou cassés ; valeur immobilisée ; taux de réaffûtage et maintenance en retard.
Ces KPI doivent être analysés par machine, outil, produit, fournisseur et atelier. Une disponibilité de 100 % obtenue en surstockant des outils inutilisés n’est pas nécessairement une bonne performance.
ZOLLER, TDM, ToolHound ou logiciel sur mesure ?
ZOLLER TMS/WebTMS est très orienté fabrication et outils coupants : composants, assemblages, stock, armoires, préréglage, CAM et CNC. TDM Systems se positionne sur le Tool Lifecycle Management, avec données outils, préparation, préréglage et connexions aux environnements de fabrication. ToolHound est davantage orienté magasin, emprunts, codes-barres/RFID, maintenance et inventaire multi-sites.
Sandvik CoroPlus Tool Library est davantage centré sur données d’outils coupants, assemblages, ISO 13399 et intégration CAM. Un produit existant est souvent préférable si le besoin correspond à son périmètre. Le sur-mesure devient pertinent pour un outillage très spécifique, plusieurs types d’objets, des ERP/MES historiques, du matériel déjà installé ou un workflow intégré à un logiciel métier plus large.
Un fit-gap, comparaison documentée entre les usages réels et la couverture du standard, doit précéder toute décision de développement.
Combien coûte un logiciel de gestion d’outillage ?
Les facteurs principaux sont le nombre d’outils, de sites et de familles, la sérialisation, QR/RFID, kiosques ou armoires, stock consommable, outils CNC, CAM, préréglage, ERP/MES, GMAO, maintenance, migration des fichiers et matériel physique éventuel.
Il faut distinguer trois niveaux : inventaire avec localisation et sorties/retours ; tool crib avec stocks, consommables, réapprovisionnement et maintenance ; Tool Lifecycle Management avec CAM, CNC, assemblages, durée de vie, OF, préréglage et multi-sites. Le budget n’est pas comparable entre ces périmètres.
Comment Koragence structurerait le projet ?
Le cadrage commence par un inventaire réel du magasin et plusieurs mouvements typiques : sortie opérateur, outil affecté à une machine, outil consommé, outil envoyé en affûtage, moule transféré et outil perdu. L’objectif est de comprendre les règles réellement appliquées, pas seulement les colonnes présentes dans un fichier.
Nous séparons ensuite consommables, outils sérialisés, assemblages, outillage de production et moyens de contrôle. Un premier périmètre peut couvrir localisation → sorties/retours → stock → durée de vie, avant d’intégrer progressivement ERP, CAM, GMAO, MES ou équipements de stockage automatisés.
Comment identifier chaque outil ?
Plusieurs technologies peuvent coexister : code-barres ou QR code pour un déploiement simple, DataMatrix pour une petite surface, RFID pour certaines lectures sans visée optique directe et identifiant interne pour garantir la cohérence du référentiel. Exemple : TOOL-000892.
ZOLLER documente notamment l’usage de RFID, de codes et de DataMatrix pour identifier et transférer des données d’outils. Le choix dépend surtout de l’environnement physique, du coût de l’objet, du volume de mouvements et de la robustesse nécessaire.
